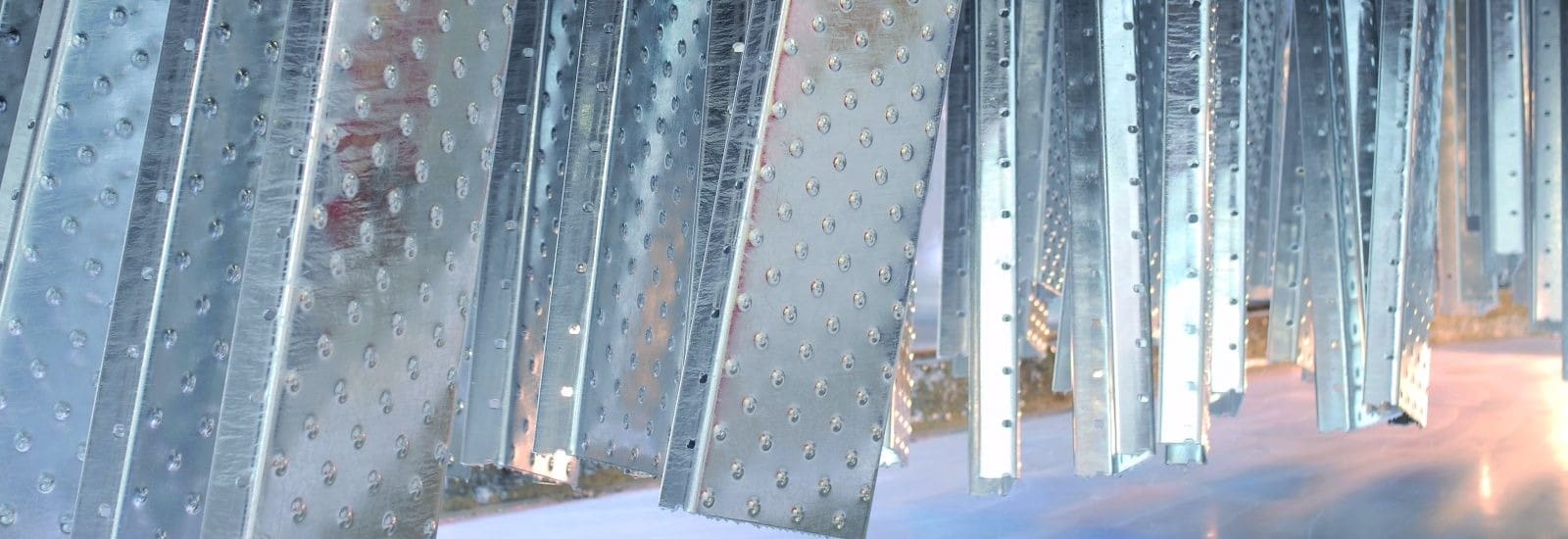

Grigliati in profilato di lamiera - Accessori

Collegamento a vite Nr. 29

Collegamento a vite composta da:

• Vite M8 x 20 ISO 4017 (DIN 933)
• Rondella 9 DIN 126 e dado M8 ISO 7042 (DIN 980), autobloccanti

Elemento con giunto di testa Nr. 27

Questo fissaggio impedisce di inciampare su elementi non avvitati e aumenta la distribuzione del carico. Consiste in:

• Parte di collegamento
• Vite autofilettante M5 x 20 DIN 7516

Clip di collegamento Nr. 27

Questo fissaggio impedisce che le griglie flettano sia nel momento in cui sono cariche che nel momento in cui sono scariche. Consiste in:

• Clip in acciaio a molla

Collegamento a vite diretto Nr. 26

Questo fissaggio crea un collegamento sicuro alla sottostruttura, costituito da:

• Vite a testa svasata M8 x ... ISO 2009 (DIN 965)
• Rondella 9 DIN 126
• Dado M8 ISO 7042 (DIN 980), autobloccante
• con griglie BZ con oliva

Pinza di serraggio Nr. 34

Questo attacco viene utilizzato per il fissaggio alla sottostruttura. Utilizzando la vite M12 con la coppia di serraggio appropriata, la griglia viene premuta sulla struttura in acciaio con una forza di serraggio definita. Questo trasmette una forza orizzontale definita e impedisce il sollevamento delle griglie. Consiste in:

• Superficie bombata 50 x 8 mm
• Vite M12 x ... ISO 4017 (DIN 933)
• Rondella 13 DIN 126 e dado M12 ITE 7042 (DIN 980), autobloccanti

In alternativa con vite da costruzione in acciaio secondo normativa DIN 7990

Giunto di testa Nr. 24

Questo fissaggio funge da fissaggio, senza dover fare fori con il trapano, di grate profilate in lamiera con contemporanea spolveratura della sottostruttura. Consiste in:

• 2 morsetti
• Listello filettato con 3 viti a testa svasata M8 x ... secondo ISO 7050 8DIN 7982)
• 2 olive

Fissaggio a morsetto Nr. 21

Collegamento a morsetto, composto da:

• Base a morsetto
• Vite a testa svasata M8 x IsO 2009 8diN 965)
• Dado quadrato M8 DIN 557
• Un'oliva aggiuntiva per le griglie BZ

Attacco a gancio Nr. 22

Fissaggio per grigliati in lamiera su profili portanti verticali senza flangia inferiore, composto da:

• Base a morsetto
• Vite a testa svasata M8 ... ISO 2009 (DIN 965)
• Un'oliva per le griglie BZ
• Il profilo della sottostruttura deve essere specificato al momento dell'ordine

Fissaggio n ° 23 come sopra, ma profili di sostegno verticali con flangia inferiore. Il profilo della sottostruttura deve essere specificato.

Clip a S Nr. 25

Collegamento a morsetto, composto da:

• Gancio a S (adatto per una sottostruttura con uno spessore della flangia di massimo 9 mm)
• Vite a testa svasata M8 x ... ISO 2009 (DIN 965)
• Un'oliva aggiuntiva per le griglie BZ

Staffa angolare Nr. 30

Questo fissaggio impedisce il sollevamento della griglia. Consiste in:

• Staffa 30/30/3 ... 50 mm di lunghezza
• 2 viti autofilettanti M5 x 20 DIN 7516
• Vite a testa svasata M8 x ... ISO 2009 (DIN 965)

Giunto Nr. 31

Adatto per il collegamento tra loro degli elementi della griglia in corrispondenza del giunto e per un limitato trasferimento del carico.

Oliva Nr. 32

Parte superiore di fissaggio per grigliati in profilato di lamiera BZ. Realizzato in ghisa grigia senza trattamento superficiale o in plastica PA 6.6
