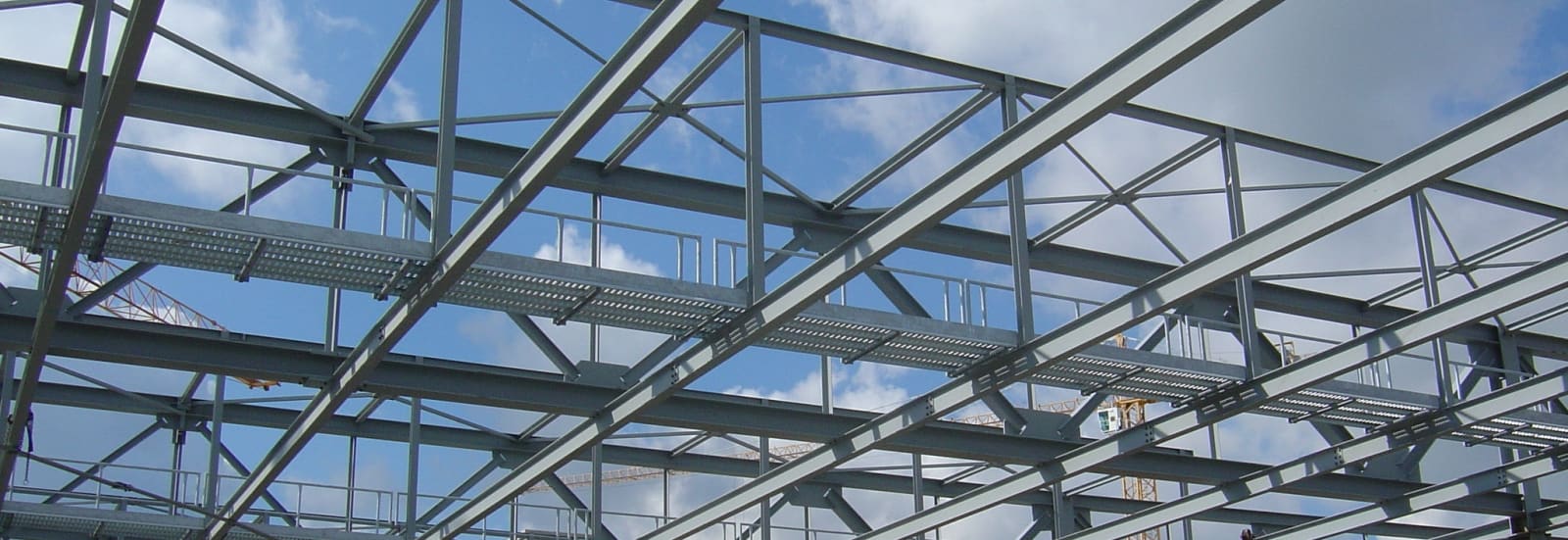

Griglia in profilato di lamiera tipo BP-Ü (rialzato parallelamente)
La griglia in profilato di lamiera tipo BP-Ü "rialzato parallelamente" è caratterizzata da una elevatissima resistenza allo scivolamento, grazie ai pomoli più alti rispetto al tipo BP.
La griglia in profilato di lamiera tipo BP-Ü ha un profilo a linea liscia e un'elevata capacità di carico. Per questo motivo, questo tipo di grigliato viene spesso utilizzato per grandi superfici industriali, dove sono poste elevate esigenze di resistenza allo scivolamento e capacità portante.
| Materiali |
Acciaio S235JR: 1,5 mm, 2,0 mm, 2,5 mm Acciaio inossidabile: 1,5 mm, 2,0 mm Alluminio: 2,0 mm, 2,5 mm
|
| Trattamento della superficie |
Acciaio: grezzo, zincato a caldo, zincato a nastro Acciaio inossidabile: grezzo, decapato Alluminio: grezzo, tinto, anodizzato
|
| Sezione libera | fino a ~ 27,2% |
| Larghezza griglia |
150 mm, 200 mm, 250 mm, 300 mm, 400 mm (altre larghezze su richiesta) |
| Altezza |
30 mm, 50 mm, 75 mm, 100 mm, 150 mm (a seconda della larghezza della griglia e delle caratteristiche statiche, altre altezze su richiesta) |
| Protezione contro la caduta | Ø 20 mm(una sfera da 20 mm non cade / 20 mm ball proof) |
| Resistenza allo scivolamento | R13 / V10 |
| Lunghezza griglia | 125 mm (62,5 mm) |
| Lunghezza di produzione | max. 10 m, trasporto limitato |
Collegamento a vite Nr. 29
Collegamento a vite Nr. 29
Collegamento a vite composta da:
- Vite M8 x 20 ISO 4017 (DIN 933)
- Rondella 9 DIN 126 e dado M8 ISO 7042 (DIN 980), autobloccanti
Elementstoßverbindungl Nr. 27
Giunto Nr. 27
Questo fissaggio impedisce il verificarsi di bordi sporgenti su elementi non avvitati tra loro e aumenta la distribuzione del carico. Composto da:
- Giunto
- Vite autofilettante M5 x 20 DIN 7516
Collegamento a vite diretto Nr. 26
Collegamento a vite diretto Nr. 26
Questo fissaggio crea un collegamento sicuro alla sottostruttura, composto da:
- Vite a testa svasata M8 x ... ISO 2009 (DIN 965)
- Rondella 9 DIN 126
- Dado M8 ISO 7042 (DIN 980), autobloccante
Pinza di bloccaggio Nr. 34
Pinza di bloccaggio Nr. 34
Questo attacco viene utilizzato per fissare la griglia alla sottostruttura. Utilizzando la vite M12 con la coppia di serraggio appropriata, la griglia viene premuta sulla struttura in acciaio con una forza di serraggio definitaQ questo trasmette una forza orizzontale definita e impedisce il sollevamento delle griglie. Composto da:
- Piastra curva 50 x 8 mm
- Vite M12 x ... ISO 4017 (DIN 933)
- Rondella 13 DIN 126 e dado M12 ITE 7042 (DIN 980), autobloccanti
GIunto Nr. 24
Giunto Nr. 24
Questo fissaggio funge da fissaggio senza dover praticare ulteriori fori. Composto da:
- 2 morsetti
- Listello filettato con 3 viti a testa svasata M8 x ... secondo ISO 7050 8DIN 7982)
- 2 olive
Fissaggio a morsetto Nr. 21
Fissaggio a morsetto Nr. 21
Collegamento a morsetto, composto da:
- Base a morsetto
- Vite a testa svasata M8 x ISO 2009 8diN 965)
- Dado quadro M8 DIN 557
- Un'oliva aggiuntiva per le griglie BZ
Attacco a gancio Nr. 22
Attacco a gancio Nr. 22
Fissaggio per grigliati in lamiera su profili portanti verticali senza flangia inferiore, composto da:
- Base a morsetto
- Vite a testa svasata M8 ... ISO 2009 (DIN 965)
- Nel caso delle griglie BZ, un'oliva aggiuntiva
- Il profilo della sottostruttura deve essere specificato al momento dell'ordine
Fissaggio n ° 23 come sopra, ma profili di sostegno verticali con flangia inferiore. Il profilo della sottostruttura deve essere specificato al momento dell'ordine.
Clip a S Nr. 25
Clip a S Nr. 25
Collegamento a morsetto, composto da:
- Gancio a S (adatto per una sottostruttura con uno spessore della flangia di massimo 9 mm)
- Vite a testa svasata M8 x ... ISO 2009 (DIN 965)
- Oltre alle griglie BZ, è presente un'oliva
Staffa angolare Nr. 30
Staffa angolare Nr. 30
Questo fissaggio impedisce il sollevamento della griglia. Composto da:
- Staffa angolare 30/30/3 ... 50 mm di lunghezza
- 2 viti autofilettanti M5 x 20 DIN 7516
- Vite a testa svasata M8 x ... ISO 2009 (DIN 965)
Staffa Nr. 31
Staffa Nr. 31
Adatto per il collegamento tra loro di due elementi in corrispondenza del giunto e per un limitato trasferimento del carico.
