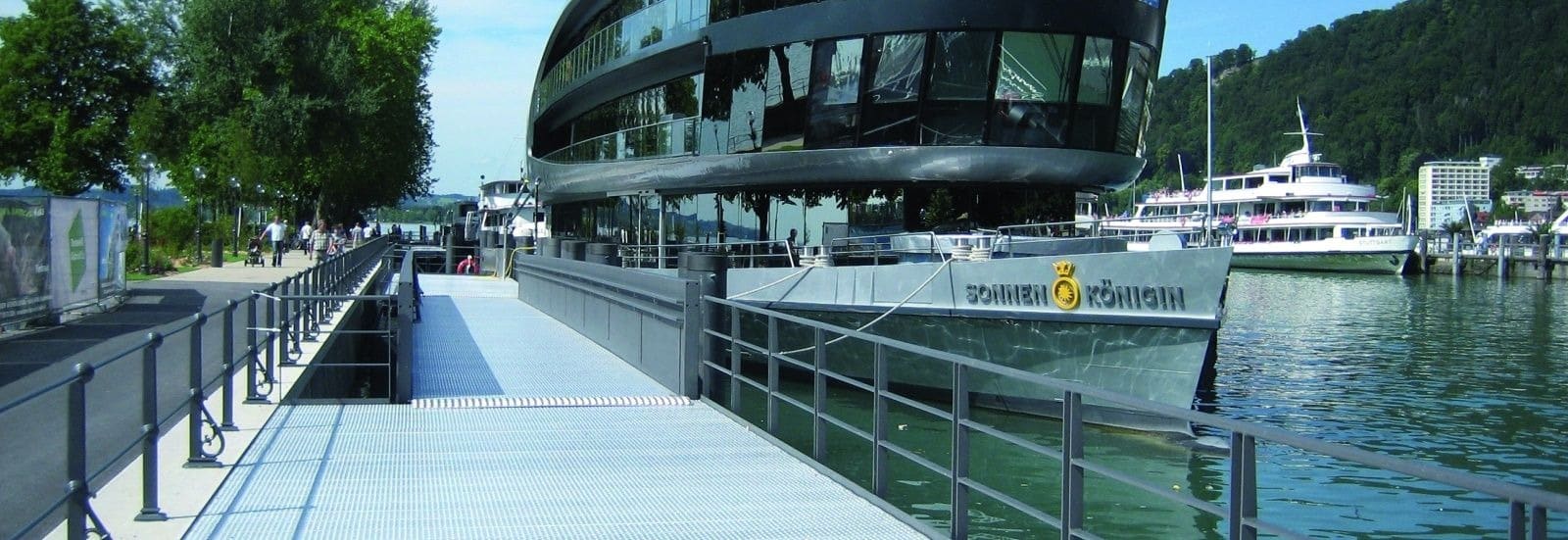

Blechprofilrost BN-GA (Noppe-Geschlossen,Ablauflöcher)
Der Blechprofilrost Typ GN-GA "Noppen geschlossen, Ablauflöcher" ist ein Mix aus geschlossenen Noppen nach oben und konischen Ablauflöchern nach unten. Dadurch hat der Rost keine scharfen Kanten nach oben und kann deshalb barfuss begangen werden. Gleichzeitig werden aber auftretende Flüssigkeiten durch die konischen Ablauflöcher schnellstens abgeführt, sodass kein Aquaplaning entstehen kann.
| Werkstoff |
Stahl S235JR: 2,0 mm, 2,5 mm Edelstahl: 1,5 mm, 2,0 mm Aluminium: 2,0 mm, 2,5 mm |
| Oberflächenbehandlung |
Stahl: roh, feuerverzinkt, bandverzinkt Edelstahl: roh, gebeizt Aluminium: roh, gebeizt, eloxiert |
| Freier Querschnitt | bis zu ~ 2,4% |
| Rostbreite |
150 mm, 200 mm, 250 mm, 300 mm (andere Breiten auf Anfrage) |
| Höhe |
30 mm, 50 mm, 75 mm, 100 mm, 150 mm (abhängig von Rostbreite und statischer Vorgabe, andere Höhen auf Anfrage) |
| Durchfallschutz | Ø 10 mm (eine 10 mm Kugel fällt nicht hindurch / 10 mm ball proof) |
| Rutschhemmung | R10 / V10 (Stahl, feuerverzinkt IFA 1404164) |
| Längenraster | 125 mm (62,5 mm) |
| Fertigungslänge | max. 10 m, Transport bedingt begrenzt |
Schraubverbindung Nr. 29
Schraubverbindung Nr. 29
Schraubverbindung bestehend aus:
- Schraube M8 x 20 ISO 4017 (DIN 933)
- Scheibe 9 DIN 126 und Mutter M8 ISO 7042 (DIN 980), selbstsichernd
Elementstoßverbindung Nr. 27
Elementstoßverbindung Nr. 27
Diese Befestigung verhindert an nicht verschraubten Elementen bei großen Stützweiten die Entstehung von Stolperkanten und erhöht die Lastverteilung. Bestehend aus:
- Verbindungsteil
- Gewindeschneidschraube M5 x 20 DIN 7516
Spannpratze Nr. 34
Spannpratze Nr. 34
Diese Befestigung dient zur Befestigung auf der Unterkonstruktion. Durch die Schraube M12 mit entsprechendem Anzugsmoment wird der Rost mit definierter klemmkraft auf den Stahlbau gepresst. dadurch wird eine definierte horizontale Kraft übertragen und die Roste gegen Abheben gesichert. Bestehend aus: Befestigung stellt eine sichere Verbindung zur Unterkonstruktion her, bestehend aus:
- gewölbtes Flach 50 x 8 mm
- Schraube M12 x ... ISO 4017 (DIN 933)
- Scheibe 13 DIN 126 und Mutter M12 IdO 7042 (DIN 980), selbstsichernd
Stoßverbindung Nr. 24
Stoßverbindung Nr. 24
Diese Befestigung dient als bohrlochlose Befestigung von Blechprofilrosten bei gleichzeitiger Distanzierung zur Unterkonstruktion. Bestehend aus:
- 2 Klemmbügel
- Gewindeleiste mit 3 Senkschrauben M8 x ... nach ISO 7050 8DIN 7982)
- 2 Oliven
Winkelbefestigung Nr. 30
Winkelbefestigung Nr. 30
Diese Befestigung verhindert ein Abheben des Blechprofilrostes.
- Winkelstück 30/30/3 ... 50 mm lang
- 2 Stück Gewindeschneideschrauben M5 x 20 DIN 7516
- Senkschraube M8 x ... ISO 2009 (DIN 965)
Stoßlasche Nr. 31
Stoßlasche Nr. 31
Zur Verbindung der Rostelemente untereinander am Stoß und zur begrenzten Lastübertragung geeigent.
