Blechprofilrost Typ BP-Ü (Parallel-überhöht)

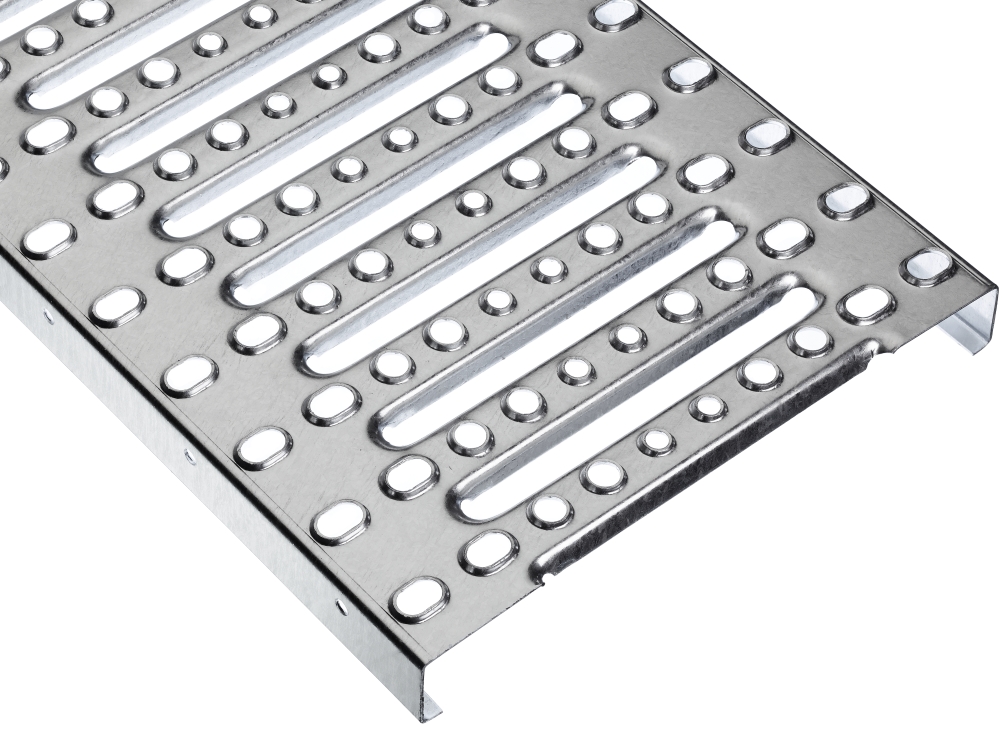

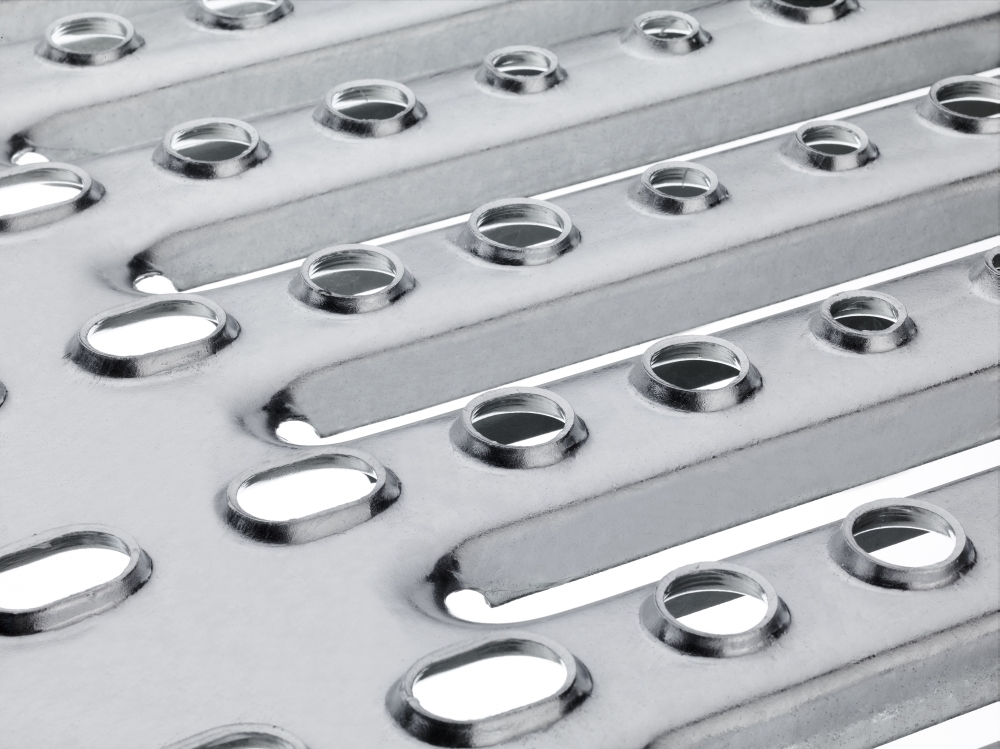

Der Blechprofilrost, Typ BP-UE "Parallel, überhöht" zeichnet sich durch eine sehr hohe Rutschhemmung aus, bedingt durch die erhöhte Noppen im Vergleich zum Typ BP.

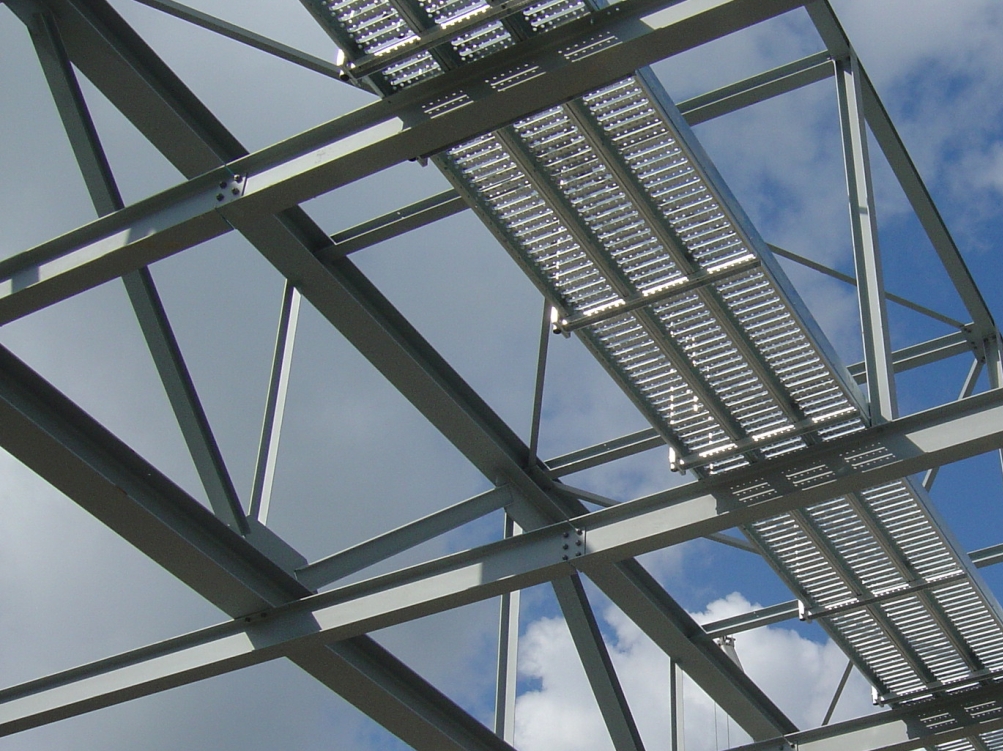

Der Blechprofilrost, Typ BP-UE besitzt eine ruhige Linienprofilierung und hohe Tragfähigkeit. Aus diesem Grund wird dieser Blechprofilrosttyp häufig bei großen abzudeckenden Flächen in industriellen Bereichen eingesetzt, wo hohe Anforderungen bzgl. der Rutschhemmung und Tragkraft gestellt werden.
| Werkstoff |
Stahl S235JR: 1,5 mm, 2,0 mm, 2,5 mm Edelstahl: 1,5 mm, 2,0 mm Aluminium: 2,0 mm, 2,5 mm |
| Oberflächenbehandlung |
Stahl: roh, feuerverzinkt, bandverzinkt Edelstahl: roh, gebeizt Aluminium: roh, gebeizt, eloxiert |
| Freier Querschnitt | bis zu ~ 27,2% |
| Rostbreite |
150 mm, 200 mm, 250 mm, 300 mm, 400 mm (andere Breiten auf Anfrage) |
| Höhe |
30 mm, 50 mm, 75 mm, 100 mm, 150 mm (abhängig von Rostbreite und statischer Vorgabe, andere Höhen auf Anfrage) |
| Durchfallschutz | Ø 20 mm (eine 20 mm Kugel fällt nicht hindurch / 20 mm ball proof) |
| Rutschhemmung | R13 / V10 |
| Längenraster | 125 mm (62,5 mm) |
| Fertigungslänge | max. 10 m, Transport bedingt begrenzt |
Schraubverbindung Nr. 29
Schraubverbindung Nr. 29
Schraubverbindung bestehend aus:
- Schraube M8 x 20 ISO 4017 (DIN 933)
- Scheibe 9 DIN 126 und Mutter M8 ISO 7042 (DIN 980), selbstsichernd
Elementstoßverbindung Nr. 27
Elementstoßverbindung Nr. 27
Diese Befestigung verhindert an nicht verschraubten Elementen bei großen Stützweiten die Entstehung von Stolperkanten und erhöht die Lastverteilung. Bestehend aus:
- Verbindungsteil
- Gewindeschneidschraube M5 x 20 DIN 7516
Direktverschraubung Nr. 26
Direktverschraubung Nr. 26
Diese Befestigung stellt eine sichere Verbindung zur Unterkonstruktion her, bestehend aus:
- Senkschraube M8 x ... ISO 2009 (DIN 965)
- Scheibe 9 DIN 126
- Mutter M8 ISO 7042 (DIN 980), selbstsichernd
Spannpratze Nr. 34
Spannpratze Nr. 34
Diese befestigung dient zur Befestigung auf der Unterkonstruktion. Durch die Schraube M12 mit entsprechendem Anzugsmoment wird der Rost mit definierter klemmkraft auf den Stahlbau gepresst. dadurch wird eine definierte horizontale Kraft übertragen und die Roste gegen Abheben gesichert. Bestehend aus:
- gewölbtes Flach 50 x 8 mm
- Schraube M12 x ... ISO 4017 (DIN 933)
- Scheibe 13 DIN 126 und Mutter M12 IdO 7042 (DIN 980), selbstsichernd
Stoßverbindung Nr. 24
Stoßverbindung Nr. 24
Diese Befestigung dient als bohrlochlose Befestigung von Blechprofilrosten bei gleichzeitiger Distanzierung zur Unterkonstruktion. Bestehend aus:
- 2 Klemmbügel
- Gewindeleiste mit 3 Senkschrauben M8 x ... nach ISO 7050 8DIN 7982)
- 2 Oliven
Klemmbefestigung Nr. 21
Klemmbefestigung Nr. 21
Klemmverbindung, bestehend aus:
- Klemmunterteil
- Senkschraube M8 x IsO 2009 8diN 965)
- Vierkantmutter M8 DIn 557
- bei BZ-Rosten zusätzlich eine Olive
Hakenschrauben-Befestigung Nr. 22
Hakenschrauben-Befestigung Nr. 22
Befestigung für Blechprofilroste an vertikalen Auflageprofilen ohne Unterflansch, bestehend aus:
- Klemmunterteil
- Senkschraube M8 ... ISO 2009 (DIN 965)
- bei BZ Rosten zusätzlich eine Olive
- das Profil der Unterkonstruktion ist bei der Bestellung anzugeben
Befestigung Nr. 23 wie oben, jedoch vertikale Auflageprofile mit Unterflansch. Das Profil der Unterkonstruktion muss angegeben.

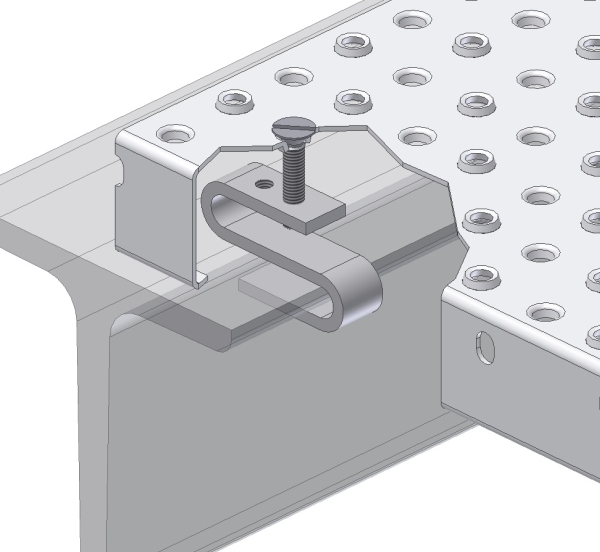

S-Klammer Nr. 25
S-Klammer Nr. 25
Klemmverbindung, bestehend aus:
- S-Haken (passend für eine Unterkonstruktion mit einer Flanschdicke von maximal 9 mm)
- Senkschraube M8 x ... ISO 2009 (DIN 965)
- bie BZ-Rosten zusätzlich eine Olive
Winkelbefestigung Nr. 30
Winkelbefestigung Nr. 30
Diese Befestigung verhindert ein Abheben des Blechprofilrostes. Bestehend aus:
- Winkelstück 30/30/3 ... 50 mm lang
- 2 Stück Gewindeschneideschrauben M5 x 20 DIN 7516
- Senkschraube M8 x ... ISO 2009 (DIN 965)
Stoßlasche Nr. 31
Stoßlasche Nr. 31
Zur Verbindung der Rostelemente untereinander am Stoß und zur begrenzten Lastübertragung geeigent.
