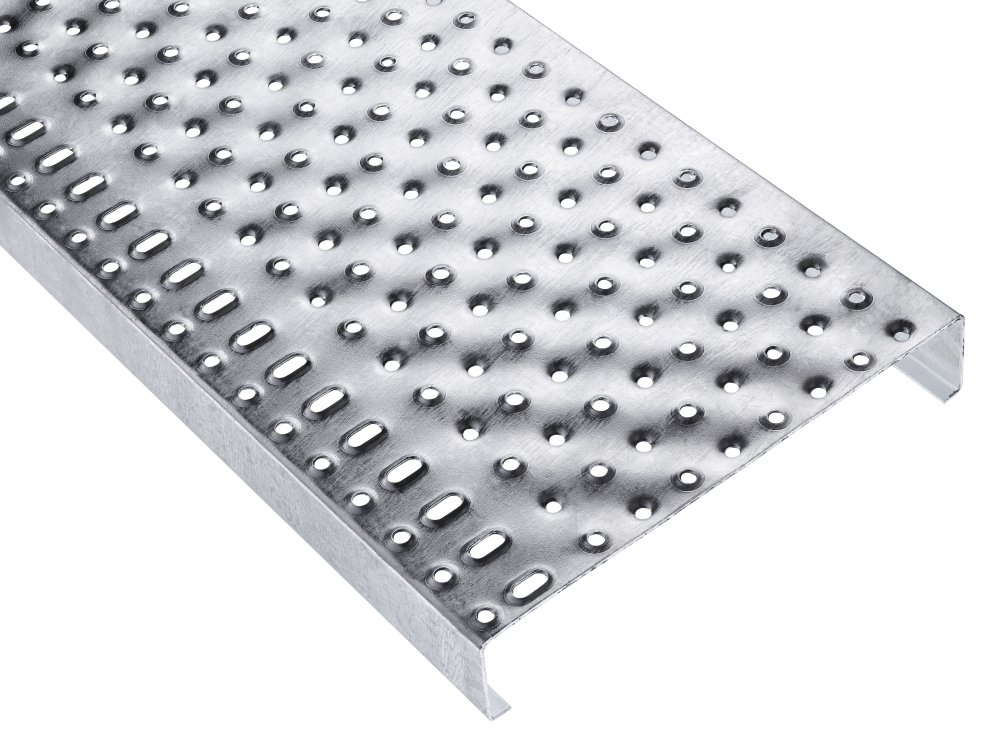

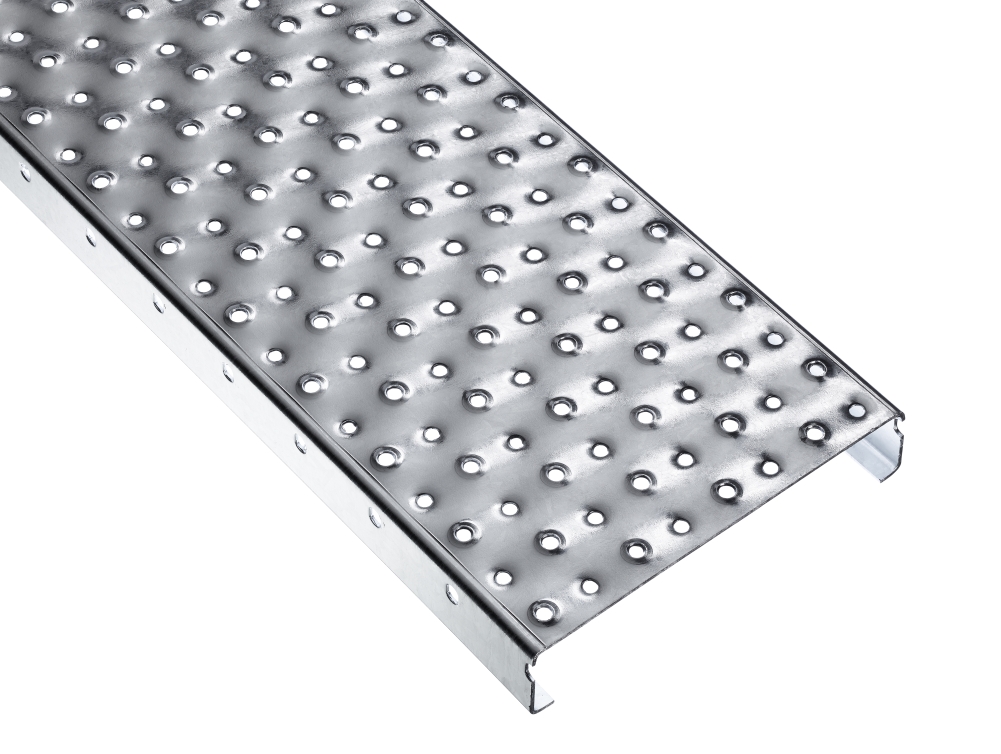

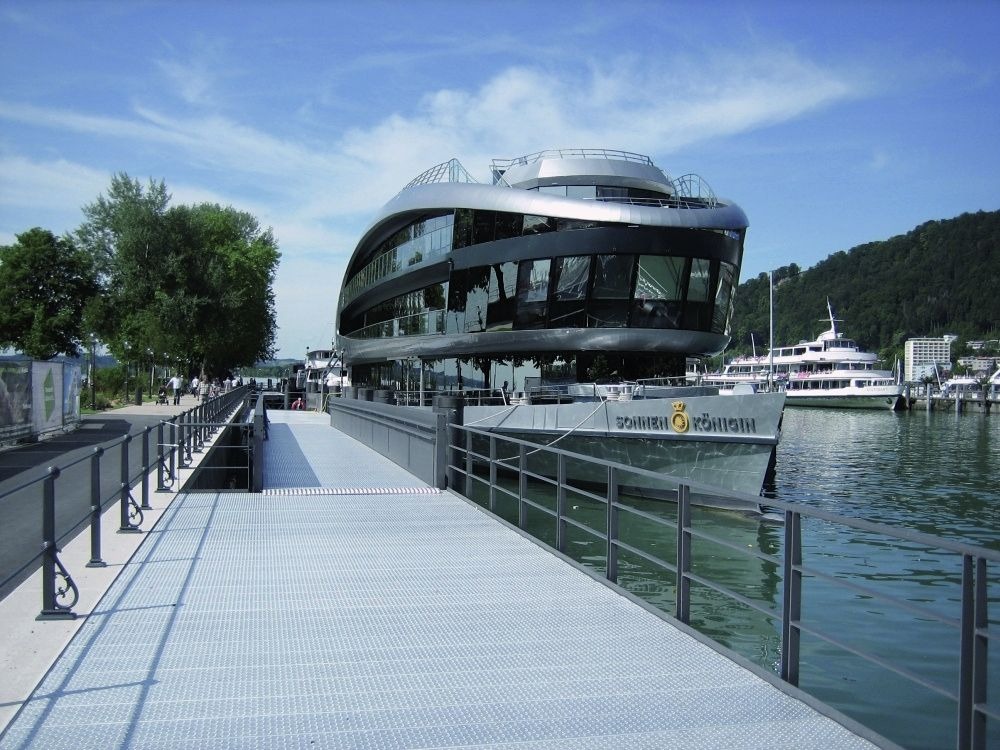

Blechprofilrost BN-O33 / O33vi (Noppe-Offen)

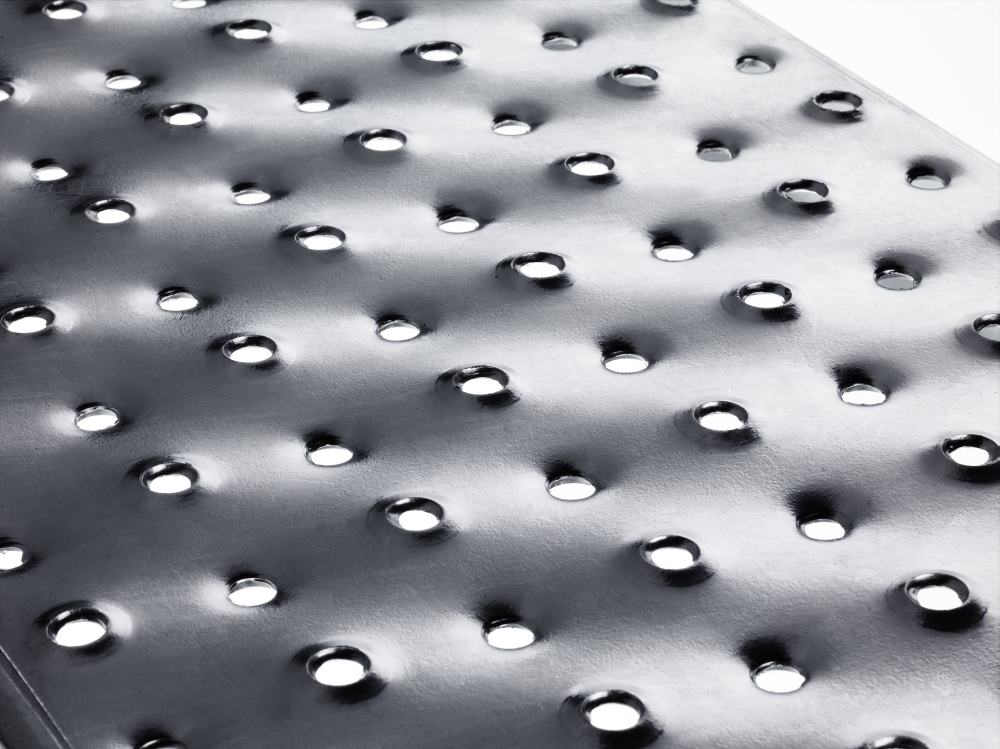

Der Blechprofilrost Typ BN-O33 "Noppe offen" bietet, durch die nach oben und unten gedrückten Noppen mit einem Lochdurchmesser von 8 mm eine hervorragende Standsicherheit und über die Ablauflöscher eine gute Drainage. In Kombination mit dem Stufenprofil BN-O33vi-Stufen (mit i-Antrittskante) oder dem geschlossenen Profil BN-G33 ergeben sich viele Einsatzbereiche.
| Werkstoff |
Stahl S235JR: 2,0 mm, 2,5 mm Edelstahl: 1,5 mm, 2,0 mm Aluminium: 2,0 mm, 2,5 mm |
| Oberflächenbehandlung |
Stahl: roh, feuerverzinkt, bandverzinkt Edelstahl: roh, gebeizt Aluminium: roh, gebeizt, eloxiert |
| Freier Querschnitt | bis zu ~ 5,0% |
| Rostbreite |
150 mm, 200 mm, 250 mm, 300 mm, 330 mm (andere Breiten auf Anfrage) |
| Höhe |
30 mm, 50 mm, 75 mm, 100 mm, 150 mm (abhängig von Rostbreite und statischer Vorgabe, andere Höhen auf Anfrage) |
| Durchfallschutz | Ø 10 mm (eine 10 mm Kugel fällt nicht hindurch / 10 mm ball proof) |
| Rutschhemmung | R11 / V10 (Stahl, feuerverzinkt IFA 1504066) |
| Längenraster | 133,33 mm (66,66 mm) |
| Fertigungslänge | max. 10 m, Transport bedingt begrenzt |
Der Blechprofilrost Typ BN-O33vi "Noppe offen mit i-Antrittskante" ist als Stufenprofil die ideale Ergänzung zum Typ BN-O33. Durch die i-förmige Antrittskante steht ein taktiles und optisches Erkennungsmerkmal zur Verfügung, somit kann auf die Anbringung einer zusätzlichen Antrittsleiste verzichtet werden.
Mögliche Stufenbreiten: 240 mm, 270 mm, 300 mm, 330 mm, 360 mm (andere Breiten auf Anfrage)
Schraubverbindung Nr. 29
Schraubverbindung Nr. 29
Schraubverbindung bestehend aus:
- Schraube M8 x 20 ISO 4017 (DIN 933)
- Scheibe 9 DIN 126 und Mutter M8 ISO 7042 (DIN 980), selbstsichernd
Elementstoßverbindung Nr. 27
Elementstoßverbindung Nr. 27
Diese Befestigung verhindert an nicht verschraubten Elementen bei großen Stützweiten die Entstehung von Stolperkanten und erhöht die Lastverteilung. Bestehend aus:
- Verbindungsteil
- Gewindeschneidschraube M5 x 20 DIN 7516
Direktverschraubung Nr. 26
Direktverschraubung Nr. 26
Diese Befestigung stellt eine sichere Verbindung zur Unterkonstruktion her, bestehend aus:
- Senkschraube M8 x ... ISO 2009 (DIN 965)
- Scheibe 9 DIN 126
- Mutter M8 ISO 7042 (DIN 980), selbstsichernd

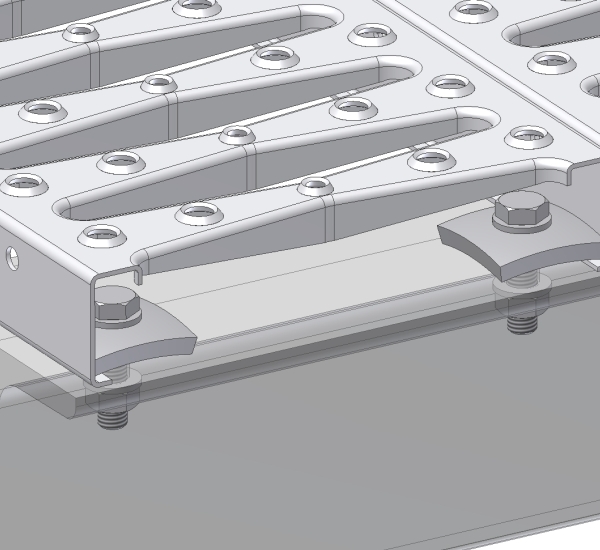

Spannpratze Nr. 34
Spannpratze Nr. 34
Diese befestigung dient zur Befestigung auf der Unterkonstruktion. Durch die Schraube M12 mit entsprechendem Anzugsmoment wird der Rost mit definierter klemmkraft auf den Stahlbau gepresst. dadurch wird eine definierte horizontale Kraft übertragen und die Roste gegen Abheben gesichert. Bestehend aus:
- gewölbtes Flach 50 x 8 mm
- Schraube M12 x ... ISO 4017 (DIN 933)
- Scheibe 13 DIN 126 und Mutter M12 IdO 7042 (DIN 980), selbstsichernd

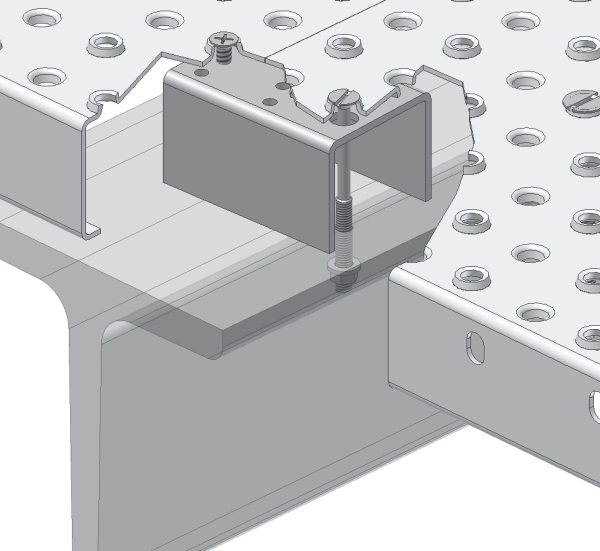

Stoßverbindung Nr. 24
Stoßverbindung Nr. 24
Diese Befestigung dient als bohrlochlose Befestigung von Blechprofilrosten bei gleichzeitiger Distanzierung zur Unterkonstruktion. Bestehend aus:
- 2 Klemmbügel
- Gewindeleiste mit 3 Senkschrauben M8 x ... nach ISO 7050 8DIN 7982)
- 2 Oliven

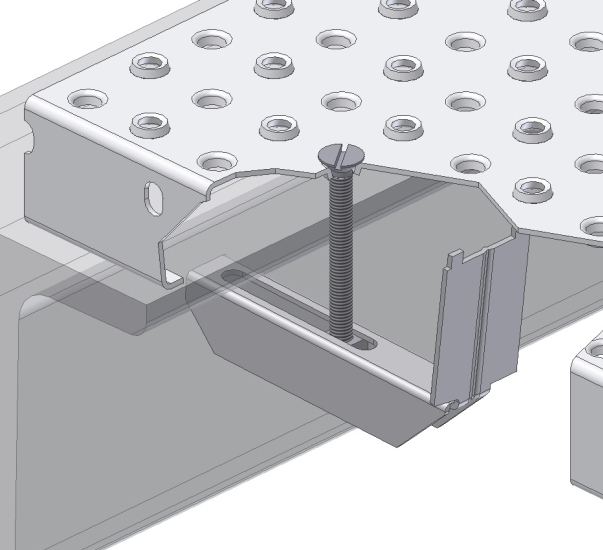

Klemmbefestigung Nr. 21
Klemmbefestigung Nr. 21
Klemmverbindung, bestehend aus:
- Klemmunterteil
- Senkschraube M8 x IsO 2009 8diN 965)
- Vierkantmutter M8 DIn 557
- bei BZ-Rosten zusätzlich eine Olive
Hakenschrauben-Befestigung Nr. 22
Hakenschrauben-Befestigung Nr. 22
Befestigung für Blechprofilroste an vertikalen Auflageprofilen ohne Unterflansch, bestehend aus:
- Klemmunterteil
- Senkschraube M8 ... ISO 2009 (DIN 965)
- bei BZ Rosten zusätzlich eine Olive
- das Profil der Unterkonstruktion ist bei der Bestellung anzugeben
Befestigung Nr. 23 wie oben, jedoch vertikale Auflageprofile mit Unterflansch. Das Profil der Unterkonstruktion muss angegeben.

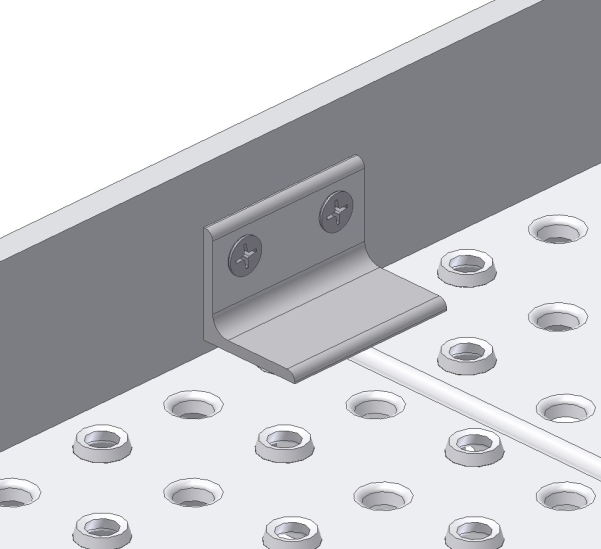

Winkelbefestigung Nr. 30
Winkelbefestigung Nr. 30
Diese Befestigung verhindert ein Abheben des Blechprofilrostes. Bestehend aus:
- Winkelstück 30/30/3 ... 50 mm lang
- 2 Stück Gewindeschneideschrauben M5 x 20 DIN 7516
- Senkschraube M8 x ... ISO 2009 (DIN 965)

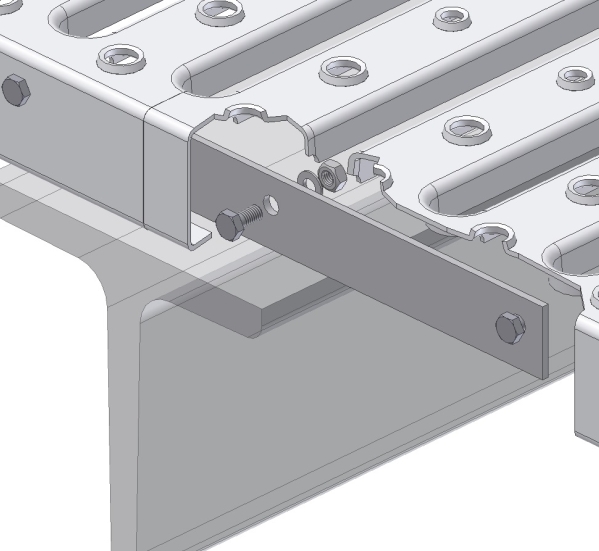

Stoßlasche Nr. 31
Stoßlasche Nr. 31
Zur Verbindung der Rostelemente untereinander am Stoß und zur begrenzten Lastübertragung geeigent.
