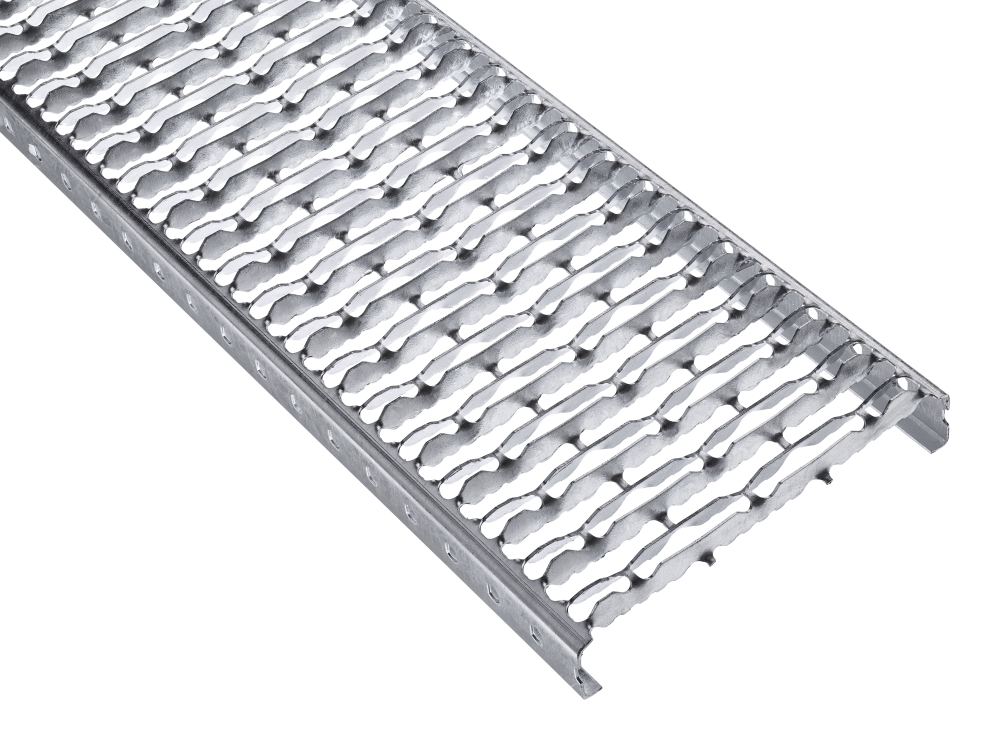

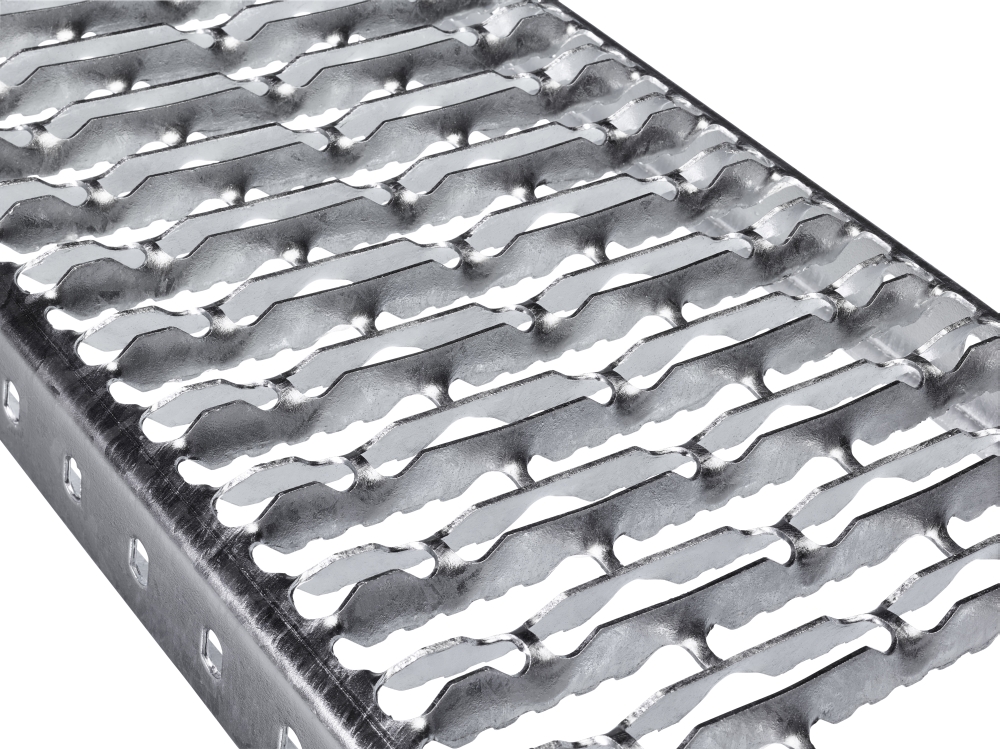

Blechprofilrost Typ BZ-Gv (Zahn-Groß,verkehrt)

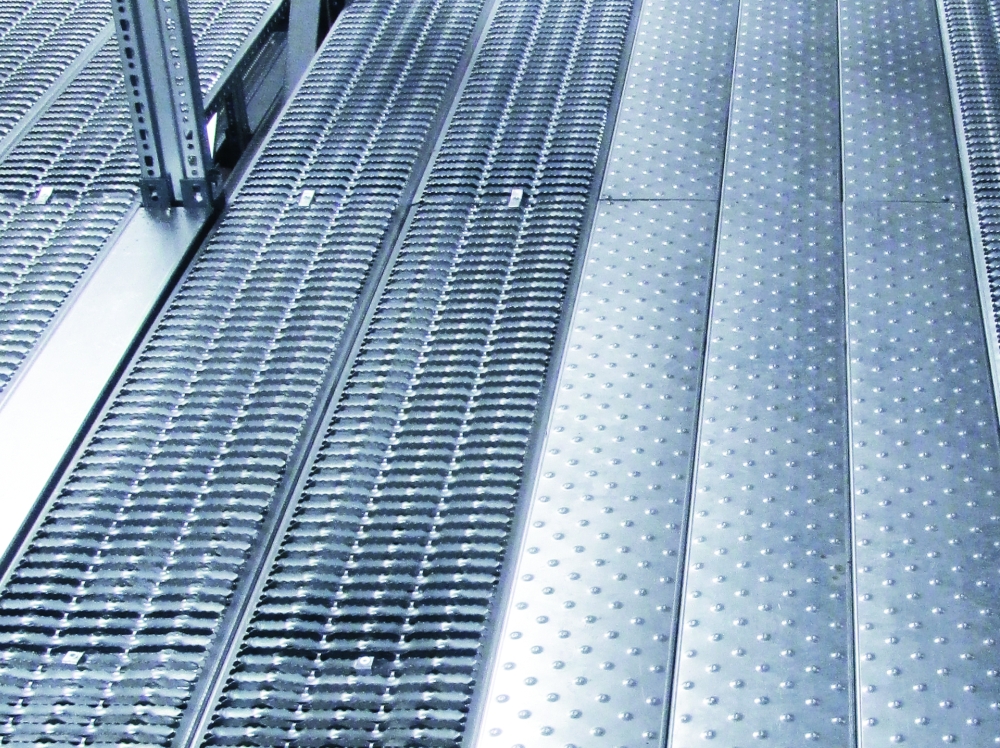

Der Blechprofilrost, Typ "Zahn, Groß, verkehrt" bietet einen freien Querschnitt von 70%. Daher eignet er sich besonders für den Einsatz von Zwischenebenen als Alternative zu Fangschutzmatten.
Durch die Verwendung des BZ-Gvs Profils kann auf den Einsatz einer Sprinkleranlage unterhalb dieser Zwischenebenen verzichtet werden. Optimaler Rauchabzug und Sprinklertauglichkeit sind somit gewährleistet.
| Werkstoff |
Stahl S235JR: 2,0 mm, 2,5 mm |
| Oberflächenbehandlung |
Stahl: roh, feuerverzinkt, bandverzinkt |
| Freier Querschnitt | min. ~ 70% |
| Rostbreite |
250 mm, 310 mm, 325 mm (andere Breiten auf Anfrage) |
| Höhe |
30 mm, 50 mm, 75 mm, 100 mm (abhängig von Rostbreite und statischer Vorgabe, andere Höhen auf Anfrage) |
| Durchfallschutz | Ø 15 mm (eine 15 mm Kugel fällt nicht hindurch / 15 mm ball proof) |
| Rutschhemmung | R9 / V10 (Stahl, bandverzinkt IFA 1704116) |
| Längenraster | 70 mm (35 mm) |
| Fertigungslänge | max. 10 m, Transport bedingt begrenzt |
Schraubverbindung Nr. 29
Schraubverbindung Nr. 29
Schraubverbindung bestehend aus:
- Schraube M8 x 20 ISO 4017 (DIN 933)
- Scheibe 9 DIN 126 und Mutter M8 ISO 7042 (DIN 980), selbstsichernd
Elementstoßverbindung Nr. 27
Elementstoßverbindung Nr. 27
Diese Befestigung verhindert an nicht verschraubten Elementen bei großen Stützweiten die Entstehung von Stolperkanten und erhöht die Lastverteilung. Bestehend aus:
- Verbindungsteil
- Gewindeschneidschraube M5 x 20 DIN 7516
Gewindeschweißbolzen
Gewindeschweißbolzen
Gewindeschweißbolzen bestehend aus:
- Gewindeschweißbolzen M8 x 16 mm
- optional: passende Sechskantmutter
Ein Verstiften ist ausreichend. Ein Verschrauben ist möglich aber nicht nötig.
Dirketverschraubung Nr. 26
Direktverschraubung Nr. 26
Diese Befestigung stellt eine sichere Verbindung zur Unterkonstruktion her, bestehend aus:
- Senkschraube M8 x ... ISO 2009 (DIN 965)
- Scheibe 9 DIN 126
- Mutter M8 ISO 7042 (DIN 980), selbstsichernd
- bei BZ-Rosten mit Olive
