Schweißpressroste

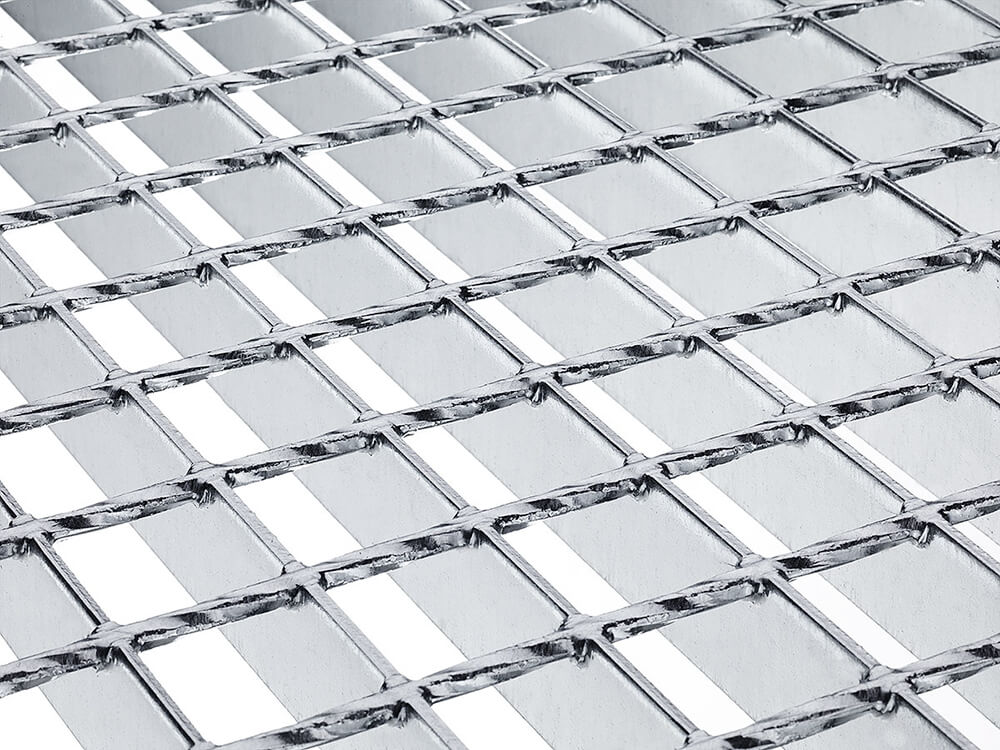

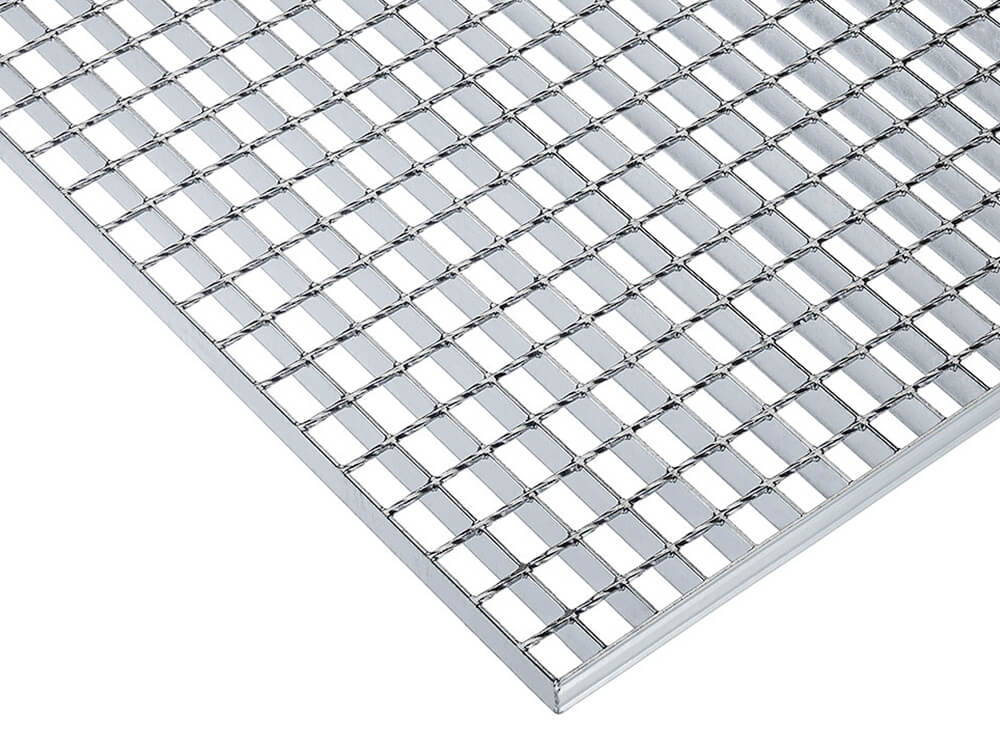

Schweißpressroste bestehen aus verdrillten oder runden Querstäben, die in einem Arbeitsgang unter hohem Druck in die Tragstäbe eingepresst und gleichzeitig elektrisch voll verschweißt werden.

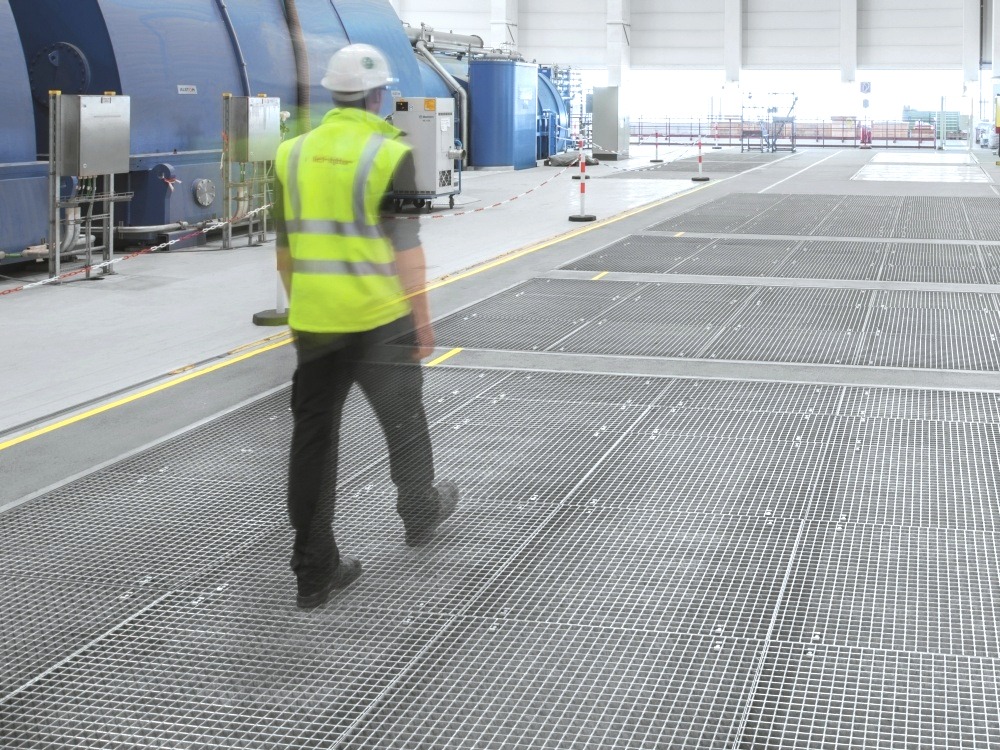

Sie werden vor allem im industriellen Bereich verwendet und sind besonders geeignet für Bühnen, Podeste und Laufstege aller Art.
Merkmale
- Aufnahme hoher Horizontalkräfte durch Verpressung und Verschweißung aller Kreuzungspunkte
- hohe Widerstandskraft
- hohe Tragfähigkeit, da Tragstäbe durch das Einschweißen von Querstäben nicht geschwächt werden
- gute Verwindungssteifigkeit auch bei nachträglich eingebrachten Ausschnitten
- Erhalt der homogenen Einheit
- erhöhte Trittsicherheit durch verdrillte Querstäbe
Alle Merkmale sind zu einem gewissen Grad miteinander kombinierbar. Bitte nehmen Sie Kontakt mit uns auf, um die Produzierbarkeit der Roste zu überprüfen. Unsere Verkaufsberatung steht Ihnen gerne zur Verfügung.
Sofern eine Rutschhemmungsklasse >R10 erforderlich ist, wird diese Anforderung mit Hilfe eines rutschhemmenden gestanzten Tragstabes erfüllt.
| Gängige Tragstabteilungen | Gängige Querstabteilungen | |
|---|---|---|
| 16,66 mm | 18,40 mm | |
| 21,64 mm | 19,00 mm | |
| 23,69 mm | 23,40 mm | |
| 24,85 mm | 38,10 mm | |
| 30,16 mm | 50,80 mm | |
| 33,17 mm | 76,20 mm | |
| 34,33 mm | 101,60 mm | |
| 41,46 mm |
| Gängige Tragstabstärken | Gängige Traghstabhöhen | |
|---|---|---|
| 2 mm | 25 mm | |
| 3 mm | 30 mm | |
| 4 mm | 40 mm | |
| 5 mm | 45 mm | |
| 50 mm | ||
| 60 mm | ||
| 70 mm | ||
| 80 mm |
Typenbezeichnung der Schweißpressroste
| SPX11 330-34/38-3 | |
|---|---|
| SP | Schweißpressroste |
| X11 | Rutschhemmung Nr. 11 |
| 330 | Tragstab 30 x 3 mm |
| 34/38 | Maschenteilung: 34,33 x 38,10 mm |
| 3 | Randstab: 30 x 3 mm |
Rutschhemmung Nr. 1
Rutschhemmung Nr. 1
- Tragstab: rutschhemmend gestanzt
- Querstab: verdrillt
- Randstab: nicht rutschhemmend
Rutschhemmung Nr. 11
Rutschhemmung Nr. 11
- Tragstab: rutschhemmend gestanzt
- Querstab: verdrillt
- Randstab: nicht rutschhemmend
- Querstäbe ca. 2 mm tiefer als der Tragstab
- kann die Rutschhemmungklasse R12 erreichen
Sicherheitsbefestigung B334 / B351K
Sicherheitsbefestigung B334 / B351K
Für Schweißpressroste mit Arretierung Bestehend aus:
- Klammeroberteil
- Schraube, Mutter und Kunststoffsicherungsring
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Dieses Befestigungsmaterial verhindert auch bei Lösen der Verschraubung ein Abrutschen des Gitterrostes von der Unterkonstruktion und kann von oben montiert werden.
Setzbolzen Befestigungsmaterial B 433T
Setzbolzen Befestigungsmaterial B 433T
Bestehend aus:
- Telleroberteil mit fest verbundener Gewindehülse aus Messing oder Aluminium
- Setzbolzen
Diese Befestigungseinheit ist auch komplett in Edelstahl lieferbar.
Dieses Befestigungsmaterial verhindert auch bei Lösen der Verschraubung ein Abrutschen des Gitterrostes von der Unterkonstruktion und kann von oben montiert werden. Diese Befestigung paßt bei Maschenteilungen von ca. 25 bis 40 mm.
Schweißbolzen Befestigungsmaterial B533K
Schweißbolzen Befestigungsmaterial B533K
Bestehend aus:
- Klammeroberteil tiefgezogen (auf Wunsch auch mit tiefgezogenem Teller)
- Schweißbolzen verzinkt einschließlich Keramikring
- Mutter und Kunststoffsicherungsring
Dieses Befestigungsmaterial verhindert auch bei Lösen der Verschraubung ein Abrutschen des Gitterrostes von der Unterkonstruktion und kann von oben montiert werden.
Diese Befestigung passt bei Maschenteilungen von ca. 25 bis 40 mm.
Klammeroberteil XOK133
Klammeroberteil XOK133
Bestehend aus:
- Klammeroberteil XOK 133 als Einzelteil für eine Direktmontage
Als Verbindungselement sind bauseits metrische oder selbstschneidende Schrauben zu verwenden.
Befestigung mit Lochplatten B270
Befestigung mit Lochplatten B270
Bestehend aus:
- eingeschweißter Lochplatte
Verschraubung bauseits.
Dieses Befestigungsmaterial eignet sich besonders für befahrbare Gitterroste.
Standard Befestigungsmaterial B133T und B133K
Standard Befestigungsmaterial B133T und B133K
Bestehend aus:
- Klammeroberteil bzw. Telleroberteil
- Klemmunterteil
- Schraube, Mutter und Kunststoffsicherungsring
Diese Befestigung ist auch in Edelstahl lieferbar.. Schraubenlänge mindestens Rosthöhe plus 30 mm.
Dieses Befestigungsmaterial kann ab einer Maschenteilung von 33 mm von oben montiert werden und ist - auf Wunsch - mit erhöhtem Bart lieferbar. Nach den Vorschriften der BG nur dann zulässig, wenn zusätzlich eine bauseitige Verschiebesicherung vorhanden ist.
Hakenschrauben Befestigungsmaterial B733T und B733K
Hakenschrauben Befestigungsmaterial B733T und B733K
Bestehend aus:
- Klammeroberteil bzw. Telleroberteil
- Hakenschraube, der Unterkonstruktion angepasst
- Schraube M 8 x 90, Mutter und Kunststoffsicherungsring
Das Profil der Unterkonstruktion muss angegeben werden. Dieses Befestigungsmaterial kann von oben montiert werden.
Hakenschrauben Befestigungsmaterial B833T und B833K
Hakenschrauben Befestigungsmaterial B833T und B833K
Bestehend aus:
- Klammeroberteil bzw. Telleroberteil
- Hakenschraube, der Unterkonstruktion angepasst
- Schraube M 8 x 90, Mutter und Kunststoffsicherungsring
Das Profil der Unterkonstruktion muss angegeben werden. Dieses Befestigungsmaterial kann von oben montiert werden.
Doppelklemmen Befestigungsmaterial B933T und B933K
Doppelklemmen Befestigungsmaterial B933T und B933K
Bestehend aus:
- Klammeroberteil bzw. Telleroberteil
- Klemmunterteil - Schraube, Mutter und Kunststoffsicherungsring
Schraubenlänge mindestens Rosthöhe plus 30 mm. Die Doppelklemmenbefestigung verbindet nebeneinanderliegende Gitterroste an Stellen, die zu größeren Durchbiegungen neigen. Sie verhindert das Entstehen von Stolperkanten.
Kunststoffsicherungsring
Kunststoffsicherungsring
Führt zu einer Verbesserung der Sicherung.
Sicherungshaken / Befestigungsmaterial B11
Sicherungshaken / Befestigungsmaterial B11
Bestehend aus:
- Sicherungshaken mit Gewindeende aus Edelstahl
- Mutter aus Edelstahl
- Schraubanker einschließlich Kunststoffdübel
Sicherungskette / Befestigungsmaterial B12.1
Sicherungskette / Befestigungsmaterial B12.1
Bestehend aus:
- Sicherungskette, 500 bis 1000 mm lang
- Schraubanker einschließlich Kunststoffdübel
Steckschlüsselverschluss / Befestigungsmaterial B13
Steckschlüsselverschluss / Befestigungsmaterial B13
Befestigung B 13.1
Mit Vierkant 7 Einschließlich gegenüberliegender Unterschieblaschen. Die Ausführung B 13.1 gibt es als Bedienungsmöglichkeit von oben oder von unten. (Darstellung: von oben verschließbar)
Befestigung B 13.2
Mit Vierkant 8 Einschließlich gegenüberliegender Unterschieblaschen (auch für Schwerlastroste) Diese Ausführung ist in Stahl verzinkt und in Edelstahl lieferbar.
Befestigung B 13.3
Mit Vierkant 8 Zum nachträglichen Einbau am Gitterrost verschraubbar. Passend für Gitterroste mit einer Maschenteilung von 33,33 mm und Rosthöhe von 25, 30 und 40 mm.
Spezialsteckschlüssel B14
Spezialsteckschlüssel B14
Befestigung B 14.1
Mit Innenvierkant für Steckschlüsselverschluss Nr. 13.1 mit Vierkant 7.
Befestigung B 14.2
Mit Innenvierkant für Steckschlüsselverschluss Nr. 13.2 und 13.3 mit Vierkant 8.
Scharnier B15
Scharnier B15
Bestehend aus:
- 2 Scharnierbänder und 1 Scharnierbolzen
- U-Scheiben
- 2 Splinten
Schwere Scharnierausführungen für befahrbare Gitterroste auf Anfrage. Die Scharniere werden bei einem Öffnungswinkel von ca. 90° bündig mit der Oberkante des Gitterrostes verschweißt. Größere Öffnungswinkel können zu einem Überstand des Scharniers führen.
Schweißpressroste
Normroste als Schweißpressroste, feuerverzinkt
Maschenweite: 34 x 38 mm mit Randeinfassung
| Teile-Nr. | Typ | Tragstab | Werkstoff/Oberfläche | Abmessung (TS x QS) |
| 10002256 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 500 x 1.000 |
| 10002257 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 600 x 1.000 |
| 10002258 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 700 x 1.000 |
| 10002259 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 800 x 1.000 |
| 10002260 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 900 x 1.000 |
| 10002261 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 1.000 x 1.000 |
| 10002262 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 1.100 x 1.000 |
| 10002263 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 1.200 x 1.000 |
| 10002264 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 500 x 1.000 |
| 10002265 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 600 x 1.000 |
| 10002266 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 700 x 1.000 |
| 10002267 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 800 x 1.000 |
| 10002268 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 900 x 1.000 |
| 10002269 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 1.000 x 1.000 |
| 10002270 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 1.100 x 1.000 |
| 10002271 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 1.200 x 1.000 |
| 10009680 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 1.000 x 1.000 |
| 10009681 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 1.200 x 1.000 |
| 10009682 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 1.500 x 1.000 |
Schweißpressroststufen
Normstufen mit gelochter Antrittskante und gelochten Seitenplatten
Maschenweite: 34 x 38
| Teile-Nr. | Typ | Tragstab | Werkstoff/Oberfläche | Abmessung (TS x QS) |
| 10002324 | SP 225-34/38-2 | 25 x 2 mm | Stahl S235 JR fvz | 600 x 185 |
| 10002325 | SP 225-34/38-2 | 25 x 2 mm | Stahl S235 JR fvz | 700 x 185 |
| 10002300 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 600 x 205 |
| 10002301 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 600 x 240 |
| 10002302 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 600 x 270 |
| 10002326 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 700 x 220 |
| 10002327 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 800 x 220 |
| 10002303 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 800 x 240 |
| 10002304 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 800 x 270 |
| 10002305 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 800 x 305 |
| 10009424 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 900 x 240 |
| 10009423 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 900 x 270 |
| 10002306 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 1.000 x 240 |
| 10002307 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 1.000 x 270 |
| 10002308 | SP 230-34/38-2 | 30 x 2 mm | Stahl S235 JR fvz | 1.000 x 305 |
| 10002309 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 600 x 240 |
| 10002310 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 600 x 270 |
| 1000 2311 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 800 x 240 |
| 10002312 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 800 x 270 |
| 10002313 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 800 x 305 |
| 10009687 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 900 x 240 |
| 10009688 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 900 x 270 |
| 10002314 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 1.000 x 240 |
| 10002315 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 1.000 x 270 |
| 10002316 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR fvz | 1.000 x 305 |
| 10002317 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 800 x 240 |
| 10002318 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 800 x 270 |
| 10002319 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 1.000 x 240 |
| 10002320 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 1.000 x 270 |
| 10009689 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 1.000 x 305 |
| 10002321 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 1.200 x 240 |
| 10002322 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 1.200 x 270 |
| 10002323 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR fvz | 1.200 x 305 |
Schweißpressrostmatten
unbehandelt, ohne Rand in Querstabrichtung
Maschenweite: 34 x 38
| Teile-Nr. | Typ | Tragstab | Werkstoff/Oberfläche | Abmessung (TS x QS) |
| 10002382 | SP 225-34/38-3 | 25 x 2 mm | Stahl S235 JR unbehandelt | 6.100 x 1.000 |
| 10002383 | SP 230-34/38-3 | 30 x 2 mm | Stahl S235 JR unbehandelt | 6.100 x 1.000 |
| 10002384 | SP 240-34/38-3 | 40 x 2 mm | Stahl S235 JR unbehandelt | 6.100 x 1.000 |
| 10002385 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR unbehandelt | 6.100 x 1.000 |
| 10002386 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR unbehandelt | 6.100 x 1.000 |
| 10002408 | SP 225-34/38-3 | 25 x 2 mm | Stahl S235 JR unbehandelt | 3.050 x 1.000 |
| 10002434 | SP 230-34/38-3 | 30 x 2 mm | Stahl S235 JR unbehandelt | 3.050 x 1.000 |
| 10002448 | SP 240-34/38-3 | 40 x 2 mm | Stahl S235 JR unbehandelt | 3.050 x 1.000 |
| 10002524 | SP 330-34/38-3 | 30 x 3 mm | Stahl S235 JR unbehandelt | 3.050 x 1.000 |
| 10002553 | SP 340-34/38-3 | 40 x 3 mm | Stahl S235 JR unbehandelt | 3.050 x 1.000 |
unbehandelt, ohne Rand in Querstabrichtung
rutschhemmende Matten Nr. 11 / Bewertungsgruppe R11 gemäß BGR 181
Maschenweite: 34 x 38
| Teile-Nr. | Typ | Tragstab | Werkstoff/Oberfläche | Abmessung (TS x QS) |
| 10002388 | SPX11 230-34/38-3 | 30 x 2mm | Stahl S235 JR unbehandelt | 6.100 x 1.000 |
| 10002389 | SPX11 330-34/38-3 | 30 x 3 mm | Stahl S235 JR unbehandelt | 6.100 x 1.000 |
| 10002390 | SPX11 340-34/38-3 | 40 x 3 mm | Stahl S235 JR unbehandelt | 6.100 x 1.000 |
| 10011037 | SPX11 230-34/38-3 | 30 x 2 mm | Stahl S235 JR unbehandelt | 3.050 x 1.000 |
| 10011038 | SPX11 330-34/38-3 | 30 x 3 mm | Stahl S235 JR unbehandelt | 3.050 x 1.000 |
| 10011482 | SPX11 340-34/38-3 | 40 x 3 mm | Stahl S235 JR unbehandelt | 3.050 x 1.000 |
