Gegossene GFK-Gitterroste - Sandwich
Sandwich-Gitterroste erhalten GFK-Platte an der Gitterrostoberseite und an der Gitterrostunterseite. Hierfür wird die konkave Oberfläche des Rostes weggeschliffen und die Unterseite angeschliffen, anschließend werden die GFK-Platten auf laminiert. Bei unseren Produkten ist die Platte in der Regel 3 mm stark. Die Stärke kann aber je nach Kundenwunsch und statischen Anforderungen angepasst werden. Sandwich Gitterroste haben einen statischen Vorteil gegenüber den einseitig geschlossenen GFK-Gitterrosten.
Die Gitterroste können mit einer besandeten oder aber mit einer Tränenblech-Optik ausgeführt werden. Wir empfehlen in der Regel die besandete Ausführung, da diese eine bessere Rutschhemmung aufweist als die Tränenblech-Optik.
Die Gitterroste mit geschlossener Oberfläche Typ GFK-SAND erreichen Rutschhemmungsklasse R13 die Gitterroste mit Tränenblech-Optik Typ GFK-SANDTR erreichen Rutschhemmungsklasse R10.
Merkmale
- gute Korrosions- und Witterungsbeständigkeit
- hohe chemische Resistenz
- hygienisch und beständig gegen Bakterien
- die Gitterroste sind in Trag- und Querstabsrichtung belastbar
- elektrisch isolierend
- niedrige Temperaturleitfähigkeit
- hohes Rutschhemmungsverhalten
- relativ geringes Eigengewicht
- einache und schnelle Anpassbarkeit vor Ort
- hoher Steh- und Laufkomfort
| Gitterrosttyp | Höhe in mm | MT in mm | MW in mm | Steg in mm | Gewicht kg/m² | Plattengrößen in mm | ab Lager verfügbar | ||
|---|---|---|---|---|---|---|---|---|---|
| SAND522-38-5 | 3+16+3=22 | 38,10 x 38,10 | 32,00 x 32,00 | 5 - 6,1 | 21,11 | 1226 | x | 2445 | |
| SAND525-38-5 | 3+19+3=25 | 38,10 x 38,10 | 31,85 x 31,85 | 5 - 6,25 | 22,84 | 998 | x | 3664 | |
| 1226 | x | 2445 | |||||||
| 1226 | x | 3664 | |||||||
| SAND525-40-5 | 3+19+3=25 | 40,00 x 40,00 | 33,75 x 33,75 | 5 - 6,25 | 22,39 | 1000 | x | 2000 | |
| 1000 | x | 4007 | |||||||
| SAND525-50-5 | 3+19+3=25 | 50,80 x 50,80 | 44,55 x 44,50 | 5 - 6,25 | 21,25 | 1277 | x | 3817 | |
| SAND530-38-5 | 3+24+3=30 | 38,10 x 38,10 | 31,60 x 31,60 | 5 - 6,5 | 25,27 | 921 | x | 3055 | |
| 998 | x | 1990 | |||||||
| 1226 | x | 2445 | |||||||
| 1226 | x | 3665 | |||||||
| 1531 | x | 3665 | |||||||
| SAND530-40-5 | 3+24+3=30 | 40,00 x 40,00 | 33,50 x 33,50 | 5 - 6,5 | 24,59 | 1000 | x | 2000 | |
| 1000 | x | 3000 | |||||||
| 1000 | x | 4007 | |||||||
| 1247 | x | 4007 | |||||||
| SAND538-38-5 | 3+32+3=38 | 38,10 x 38,10 | 31,20 x 31,20 | 5 - 6,9 | 29,62 | 922 | x | 3055 | |
| 998 | x | 1990 | |||||||
| 998 | x | 4007 | |||||||
| 1227 | x | 2446 | |||||||
| 1227 | x | 3665 | |||||||
| 1531 | x | 3970 | |||||||
| SAND538-40-5 | 3+32+3=38 | 40,00 x 40,00 | 33,10 x 33,10 | 5 - 6,9 | 29,23 | 1000 | x | 2000 | |
| 1000 | x | 3000 | |||||||
| SAND538-66-5 | 3+32+3=38 | 66,08 x 66,08 | 59,18 x 59,18 | 5 - 6,9 | 22,80 | 1196 | x | 3641 | |
| SAND540-83-5 | 3+34+3=40 | 83,30 x 83,30 | 76,30 x 76,30 | 5 - 7 | 21,30 | 1257 | x | 4007 | |
| SAND550-38-5 | 3+44+3=50 | 38,10 x 38,10 | 30,60 x 30,60 | 5 - 7,5 | 37,80 | 1532 | x | 3666 | |
| SAND550-50-5 | 3+44+3=50 | 50,80 x 50,80 | 43,30 x 44,30 | 5 - 7,5 | 31,07 | 1227 | x | 3666 | |
| SAND750-38-7 | 3+44+3=50 | 38,10 x 38,10 | 29,10 x 29,10 | 6,5 - 9 | 42,30 | 1229 | x | 3666 | |
| 1229 | x | 4007 | |||||||
| 1533 | x | 3666 | |||||||
| SAND950-38-9 | 3+44+3=50 | 38,10 x 38,10 | 27,10 x 27,10 | 9 - 11 | 50,80 | 1231 | x | 3669 | |
| SAND960-38-9 | 3+54+3=60 | 38,10 x 38,10 | 27,10 x 27,10 | 9 - 11 | 55,80 | 1231 | x | 3669 | |
Die Auswahl des Harzes ist für die chemische Beständigkeit der Gitterroste verantwortlich. Folgende Harzausführungen sind möglich:
Orthophalharz: mittlere chemische Beständigkeit
Isophtalharz: gute chemische Beständigkeit
Vinylesterharz: sehr gute chemische Beständigkeit

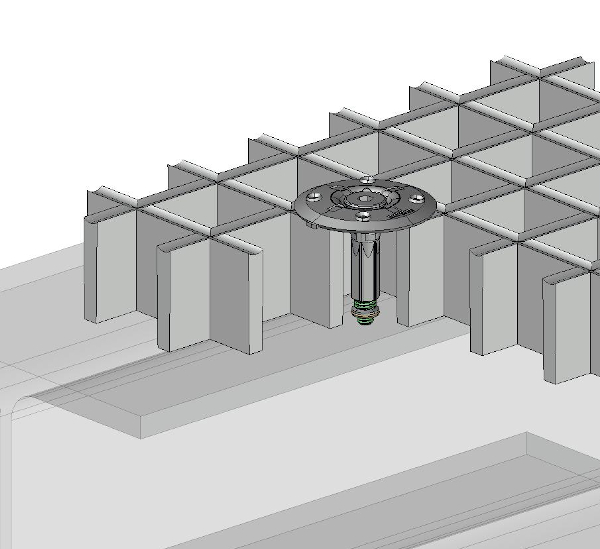

Befestigungsmaterial B438T
Setzbolzen Befestigungsmaterial B438T
Für GFK-Gitterroste mit geschlossener Oberfläche und Maschenteilung 38,1x38,1 / 40x40 mm.
bestehend aus:
- Telleroberteil mit fest verbundener Gewindehülse mit Duplex-Beschichtung oder in Edelstahl V4A
- Setzbolzen (versch. Ausführungen)
Dieses Befestigungsmaterial verhindert auch bei Lösen der Verschraubung ein Abrutschen des Gitterrostes von der Unterkonstruktion und kann von oben montiert werden. Diese Befestigung passt bei Maschenteilungen von ca. 25 bis 40 mm

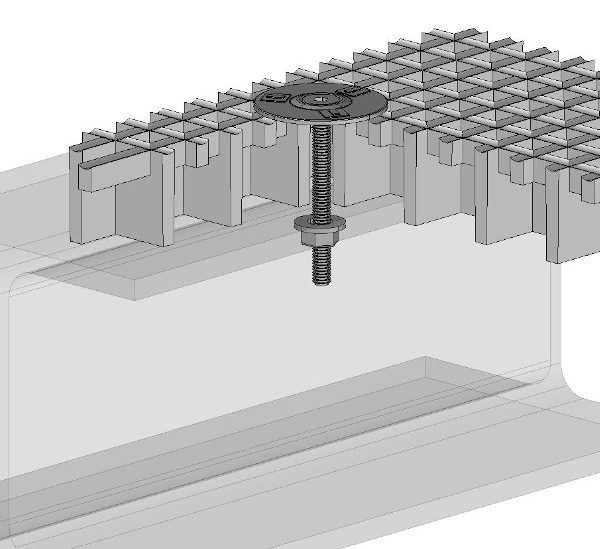

Befestigungsmaterial B620TR
Direktverschraubung B620TR
Für GFK-Gitterroste mit geschlossener Oberfläche oder offene Gitterroste mit Maschenteilung 19,05x19,05 / 20x20 mm.
bestehend aus:
- Telleroberteil XOT52
- Schraube M8 DIN 7991
- Unterlegscheibe
- Mutter M8 DIN985
Schraubenlänge mindestens Rosthöhe plus 40 mm.
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B620TR-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B620TR-A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B620TR-A4+Schraubenlänge (Edelstahl V4A)

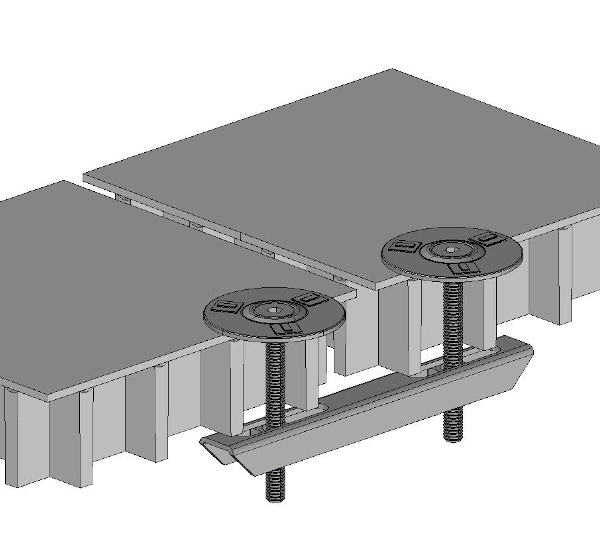

Befestigungsmaterial B920TR
Doppelklemmen Befestigung B920TR
Für GFK-Gitterroste mit geschlossener Oberfläche oder Maschenteilung 19,05x19,05 / 20x20 mm
bestehend aus:
- 2 x Telleroberteil XOT52
- Klemmunterteil XU900
- 2 x Schraube M8 DIN 7991
- 2 x Mutter M8 DIN557
Diese Befestigung ist in verzinkt, Edelstahl V2A und V4A lieferbar:
Bestell-Nr. B920TR-ST+Schraubenlänge (verzinkt)
Bestell-Nr. B920TR -A2+Schraubenlänge (Edelstahl V2A)
Bestell-Nr. B920TR -A4+Schraubenlänge (Edelstahl V4A)

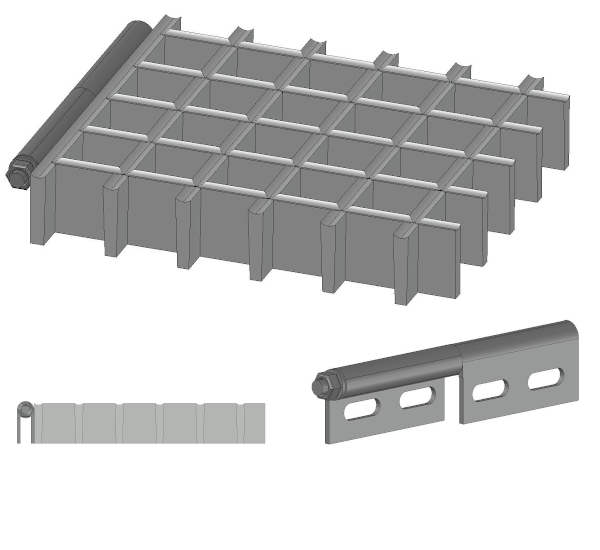

Scharnier S3838
Scharnier S3838
Für Gitterrosthöhe 38 mm und einer Maschenteilung von 38,1x38,1 mm
bestehend aus:
- 1 x Scharnierband 79,7 x 40 mm mit verschweißten Scharnierbolzen mit Gewindekopf
- 1 x Scharnierband 79,7 x40 mm
- U-Scheiben
- Mutter DIN985
Das Scharnier ist in verzinkt und in Edelstahl V4A lieferbar:
Bestell-Nr. S3838-fvz-V1 (verzinkt) Ausführung rechts
Bestell-Nr. S3838-fvz-V2 (verzinkt) Ausführung links
Bestell-Nr. S3838-A4-V1 (V4A) Ausführung rechts
Bestell-Nr. S3838-A4-V2 (V4A) Ausführung links
Die Scharniere werden bei einem Öffnungswinkel von ca. 90° bündig mit der Oberkante des Gitterrostes verschraubt. Größere Öffnungswinkel können zu einem Überstand des Scharniers führen. Die Scharniere sind nicht befahrbar

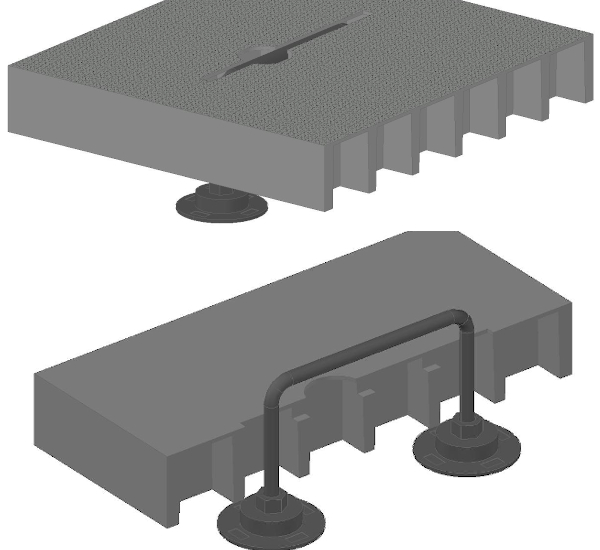

Aushebegriff B8115TR
Aushebegriff B8115TR
Versenkbarer Aushebegriff für GFK-Gitterroste mit Maschenteilung 38,1x38,1 / 40x40 mm und 19,05 x 19,05 / 20 x 20 mm – Stegbreiten bis max 5 - 6,9 mm
bestehend aus:
- Bügel XB114-38
- 2 x Telleroberteil XOT52
- 2 x Muttern DIN985
Der Aushebegriff ist in Werkstoff V4A verfügbar.
